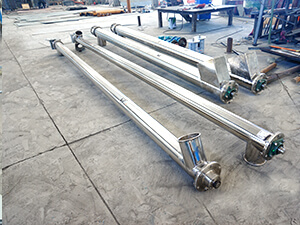

水平振動輸送機

水平振動輸送機概述：

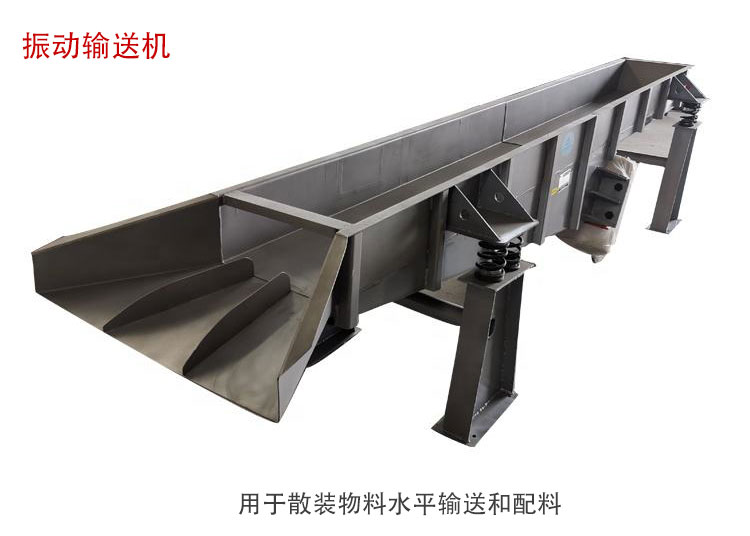

水平振動輸送機是利用振動電機作為振動源，使物料被拋起并向前運動，靠輸送槽的往復振動來輸送物料。振動輸送機可分為敞開式和封閉式，用以把破碎機、分選機械、分篩設備、運輸機械、包裝機械中的塊狀、顆粒狀物料從貯料倉或漏斗中均勻連續或定量地給到受料裝置中去，是一種通用性很強且結構簡單的振動輸送設備。

水平振動輸送機工作原理：

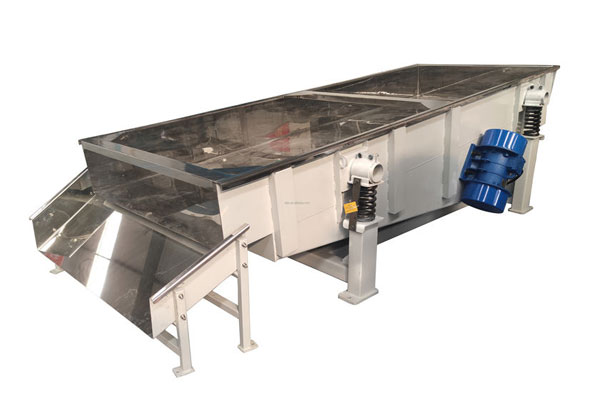

SCG系列長距離振動輸送機采用兩臺振動電機作為激振動源，運用自同步原理，兩臺振動電機反向轉動，使輸送機底部平衡架產生往復振動，經過主振簧與導向板簧的作用，帶動上部輸送槽振動，從而達到輸送物料的目的。SCG型長距離振動輸送機有敞開式、封閉式兩種，料槽橫截面可以做成圓形、矩形和梯形等多種型式。料槽的進料和出料也可根據需要制成一點進料、一點出料，一點進料、多點出料，多點進料、一點出料等多種型式。輸送距離較長時可用多臺輸送機連接起來輸送。SCG型長距離振動輸送機料槽使用橡膠彈簧或鋼簧支承，依靠固定在料槽上的兩臺振動電機的自同步運轉，使料槽產生直線振動。

水平振動輸送機產品特點：

1.即可全封閉輸送，消除粉塵污染，也可敞開輸送；

2.輸送量大、隔熱效果好，不需冷卻裝置，耗電少；

3.結構簡單、調試容易、易損件品種少、維修方便；

4.啟動、停機迅速、運轉平穩，隔振性能好、燥音小；

5.安裝方便，不需專用地基及地角螺栓，便于移動位置；

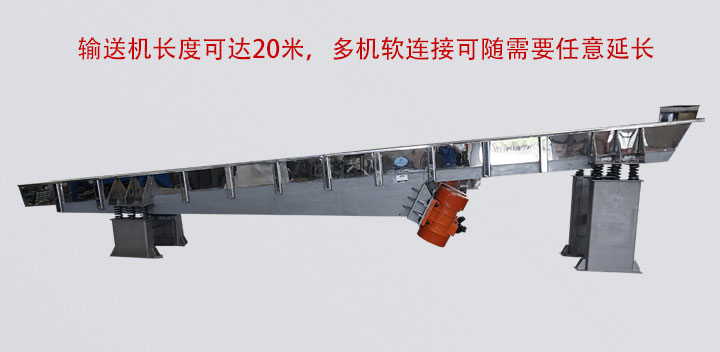

6.單機輸送機距離可達20米，多機軟連接可隨需要任意延長；

7.可以多點進、卸料，適宜于水泥熟料及礦渣庫底、庫頂輸送。

水平振動輸送機技術參數表：

型號		生產能力 (t/h)	輸送距離 （m）	輸送顆粒 （mm）	雙振幅 （mm）	頻率 (Next / min)	力量 （kw）	當前 （A）	地基豎向動載 （N）	重量 （kg）
ZPS-3	Ⅰ	11	3	30	4-6	1450	0.75×2	1.84×2	1570	308
	Ⅱ	17		60					2140	420
	Ⅲ	25		100					2300	450
ZPS-4	Ⅰ	11	4	30	4-6	1450	0.75×2	1.84×2	2650	520
	Ⅱ	17		60					2960	580
	Ⅲ	25		100					3160	620
ZPS-5	Ⅰ	9	5	30	4-6	1450	1.5×2	3.84×2	3320	650
	Ⅱ	15		60					3520	690
	Ⅲ	23		100					3670	720
ZPS-6	Ⅰ	9	6	30	5-7	960	2×2	4.1×2	4030	790
	Ⅱ	13		60					4390	860
	Ⅲ	23		100					5610	1100
ZPS-7	Ⅰ	9	7	30	5-7	960	2×2	4.1×2	6120	1200
	Ⅱ	13		60					6890	1350
	Ⅲ	20		100					7190	1410
ZPS-8	Ⅰ	7	8	30	5-7	960	2.5×2	5.75×2	8160	1600
	Ⅱ	12		60					8780	1720
	Ⅲ	8		100					9340	1850
ZPS-9	Ⅰ	5	9	30	6-8	960	3.7×2	7.4×2	10710	2100
	Ⅱ	10		60					11480	2250
	Ⅲ	15		100					12250	2400
ZPS-10	Ⅰ	5	10	30	6-8	960	3.7×2	7.4×2	12760	2500
	Ⅱ	10		60					13520	2650
	Ⅲ	15		100					14290	2800
ZPS-12	Ⅰ	4	12	30	6-8	960	3.7×2	7.4×2	13830	2800
	Ⅱ	8		60					14800	2900
	Ⅲ	12		100					15870	3110

注：1.輸送產量是以散體比重為1.6噸/米3,溫度小于300℃的水泥熟料測定。

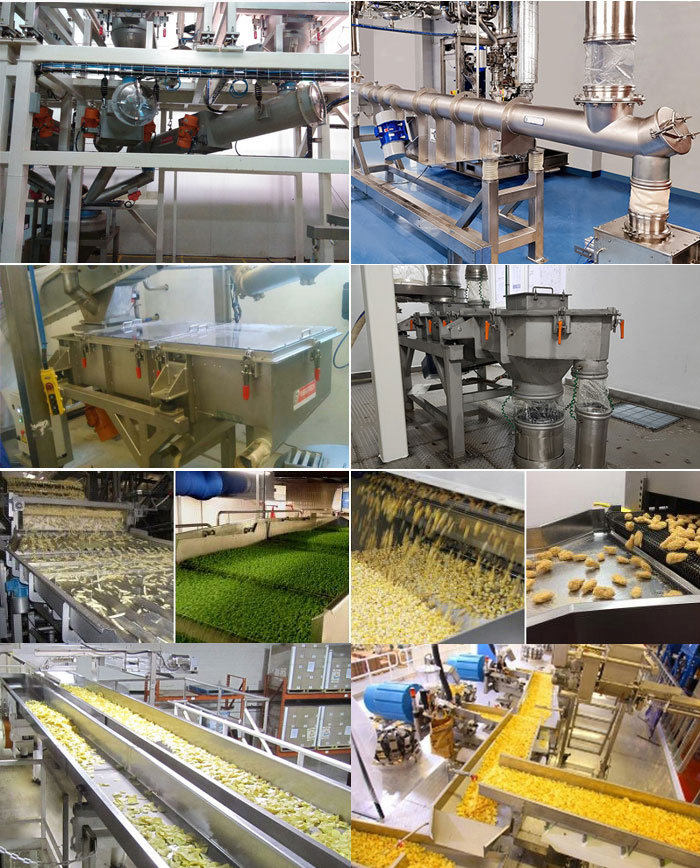

水平振動輸送機使用范圍：

水平振動輸送機主要用于粉狀、粒狀、塊狀及其混合品等物料的輸送。例如：水泥行業的原料、中間半成品及成品的輸送，化工行業固體原料、半成品的輸送,采掘行業礦石、精礦與尾礦的輸送等作業上。

2.若輸送其它物料時,可參照下列公司換算產量 Q=a*Q’Qλ/1.6 a-折減系數約為0.5∽1。粉狀物料取小值,塊裝物料取大值。 Q’-表中所示產量λ-輸送物料的比重。

水平振動輸送機安裝維護使用：

1.基本要求：

(1)振動輸送機的底架與槽體必須安裝平直，建議其平直度在10米長度不大于5-8毫米，底架與槽體過大的撓曲會引起較大的安裝應力，進而會引起這些機件的早期損壞。

(2)為了達到以上要求，隔振彈簧的下表面應該具有接近相同的標高，其允差不應大于5-8毫米。

(3)振動輸送機的導向桿的安裝角度應接近相同，剪切彈簧應與導向桿相垂直，其安裝角度對其安裝公稱位置的允差為+-1。

(4)傳動軸就與槽體中心線垂直，兩傳動連桿應互相平行，不得有過大的歪斜，安裝角度允差為+-1 ，傳動軸安裝后轉動應靈活，用手能搬動360以上。

(5)振動輸送機所有螺釘應鎖緊，一般應加彈簧墊圈，也可采用雙螺母來鎖緊。否則，螺栓很快松動，影響機器正常工作。

2.振動輸送機的安裝順序：

(1)測定各隔振彈簧支撐點的標高，或在附近墻壁劃上水平線。

(2)將底架墊起找平。

(3)將槽體支撐在底架上，并找平。

(4)在底架下面安裝隔振彈簧及彈簧下座板。

(5)將導向桿與剪切橡膠彈簧焊接于或用螺釘固定于槽體和底架上。

(6)安裝傳動軸組件和電動機，焊接激振板。

(7)將機器落下，焊接給料口和排料口，安裝密封套，固定好兩端蓋板。

水平振動輸送機檢修注意事項：

1.SCG系列長距離振動輸送機檢修的種類和內容；應分周檢，月檢，半年檢，年檢等幾種，具體情況如下:

(1)周檢，每周應檢查連桿彈簧壓緊螺母有無松動，壓縮量是否適當，皮帶有無 緊張，配重塊緊固如何，密封套有無破裂，漏灰等。

(2)月檢，檢查三角皮帶有無損壞，剪切彈簧。隔振簧有無破裂，焊接處有無有 無裂紋，傳動軸有無足夠的潤滑油。

(3)半年檢，仔細檢查各部位焊縫，打開傳軸，軸承蓋，檢查軸承的工作工作情 況與磨損情況，檢查橡膠彈簧有無老化和裂紋。

(4)年檢，每年對傳動部位進行一次檢修，并更換損壞彈簧，檢查槽體及料口磨 損情況，必要時可進行局部更換或檢修。
