螺旋給料機介紹

螺旋給料機也叫螺旋喂料機，主要用于傾斜之間輸送粉狀和顆粒狀物料，進料尺寸小于5mm，料倉及輸送管均采用不銹鋼材質（材質可根據客戶要求），確保原料在輸送過程中完全無污染，輸送管道采用封閉式設計，可有效防塵，可有效隔離衛生要求高或氣味大的物料，具有喂料均勻、密封性好、無粉塵污染等特點。

大漢螺旋給料機可根據用戶要求定做不同直徑、不同長度，不同傾角，并可配調速電機連續調節速度，達到定量喂料的目的。

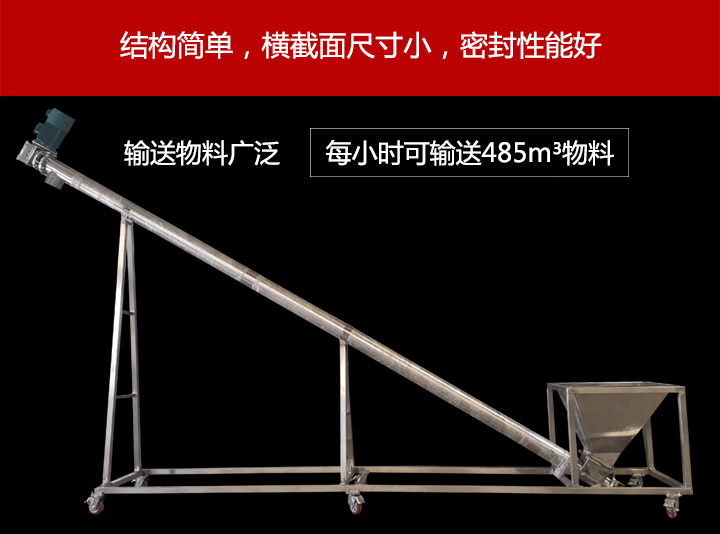

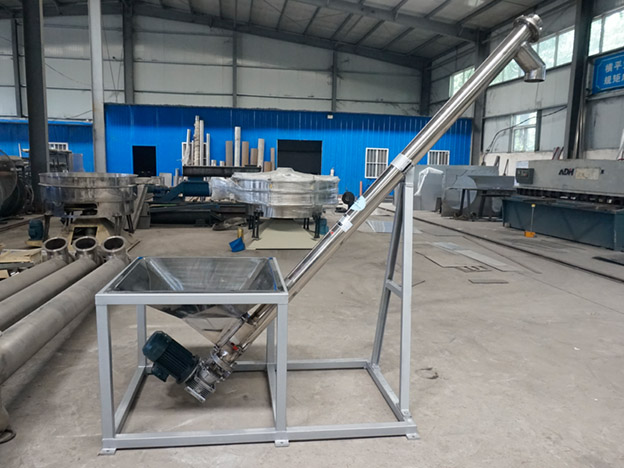

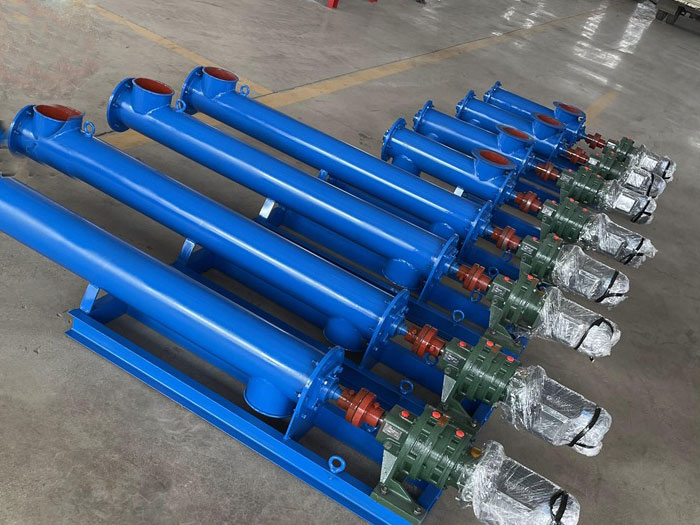

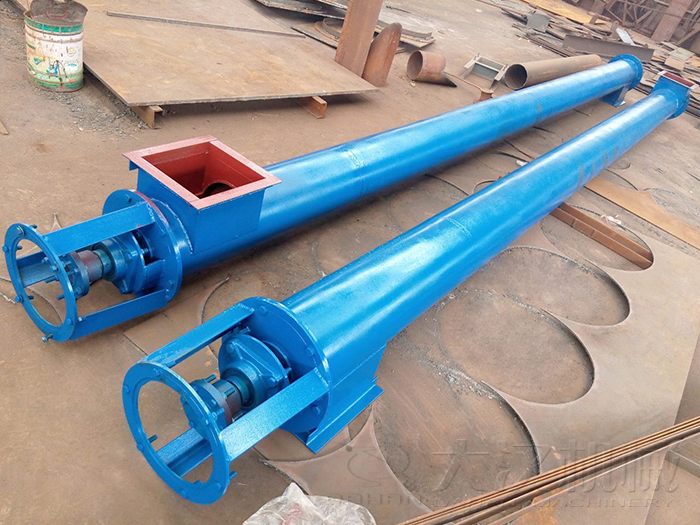

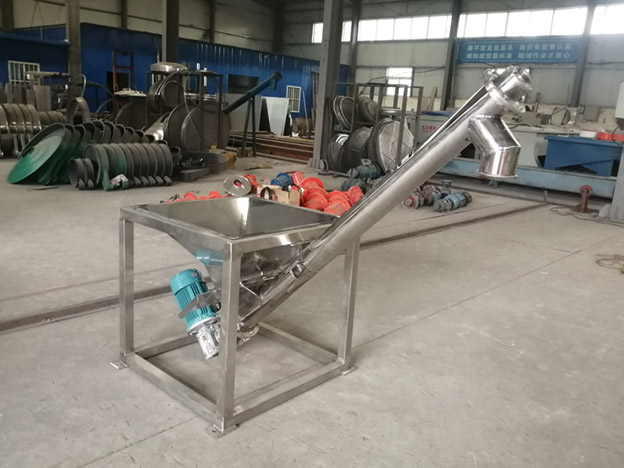

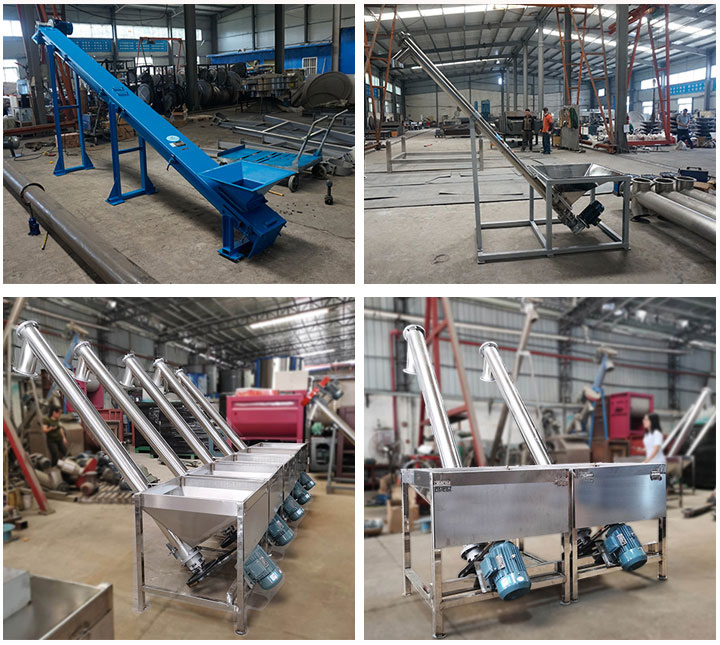

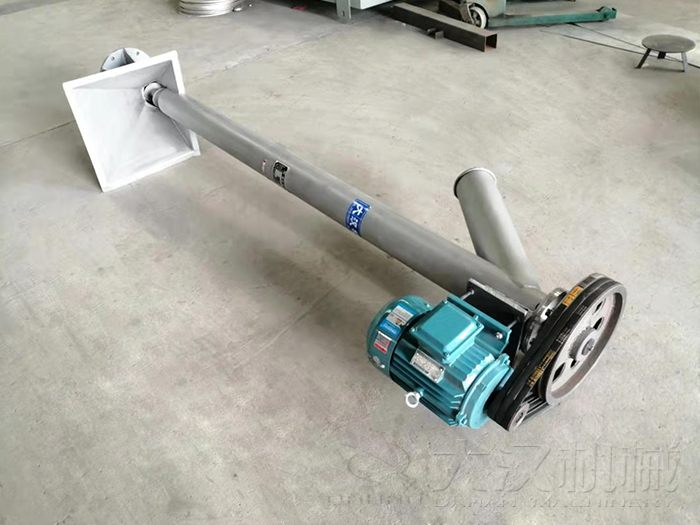

螺旋給料機圖片

螺旋給料機技術參數

規格型號		螺旋 直徑 (mm)	螺距	轉速(r/min)	輸送量(m3/h)	轉速(r/min)	輸送量(m3/h)	轉速(r/min)	輸送量(m3/h)	轉速(r/min)	輸送量(m3/h)
小型	100	100	100	140	2.2	112	1.7	90	1.4	71	1.1
	125	125	125	125	3.8	100	3.0	80	2.4	63	1.9
	160	160	160	112	7.1	90	5.7	71	4.5	56	3.6
	200	200	200	100	12.4	80	9.9	63	7.8	50	6.2
中型	250	250	250	90	21.8	71	17.2	56	13.6	45	10.9
	315	315	315	80	38.8	63	30.5	50	24.2	40	13.4
	400	400	355	71	62.5	56	49.3	45	38.6	36	31.7
大型	500	500	400	63	97.7	50	77.6	40	62.0	32	49.6
	630	630	450	50	138.5	40	110.8	32	88.6	25	69.3
	800	800	500	40	198.5	32	158.8	25	124.1	20	99.3

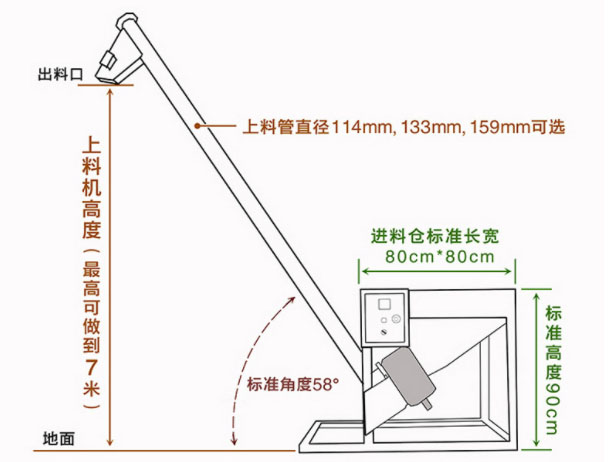

螺旋給料機尺寸及型號

螺旋給料機有七種規格：螺旋直徑：150、200、250、300、400、500、600；十種標準轉數（數/分）：20、30、35、45、60、75、90、120、150；螺旋機長度：從3米起到60米止，長度可自由選擇。

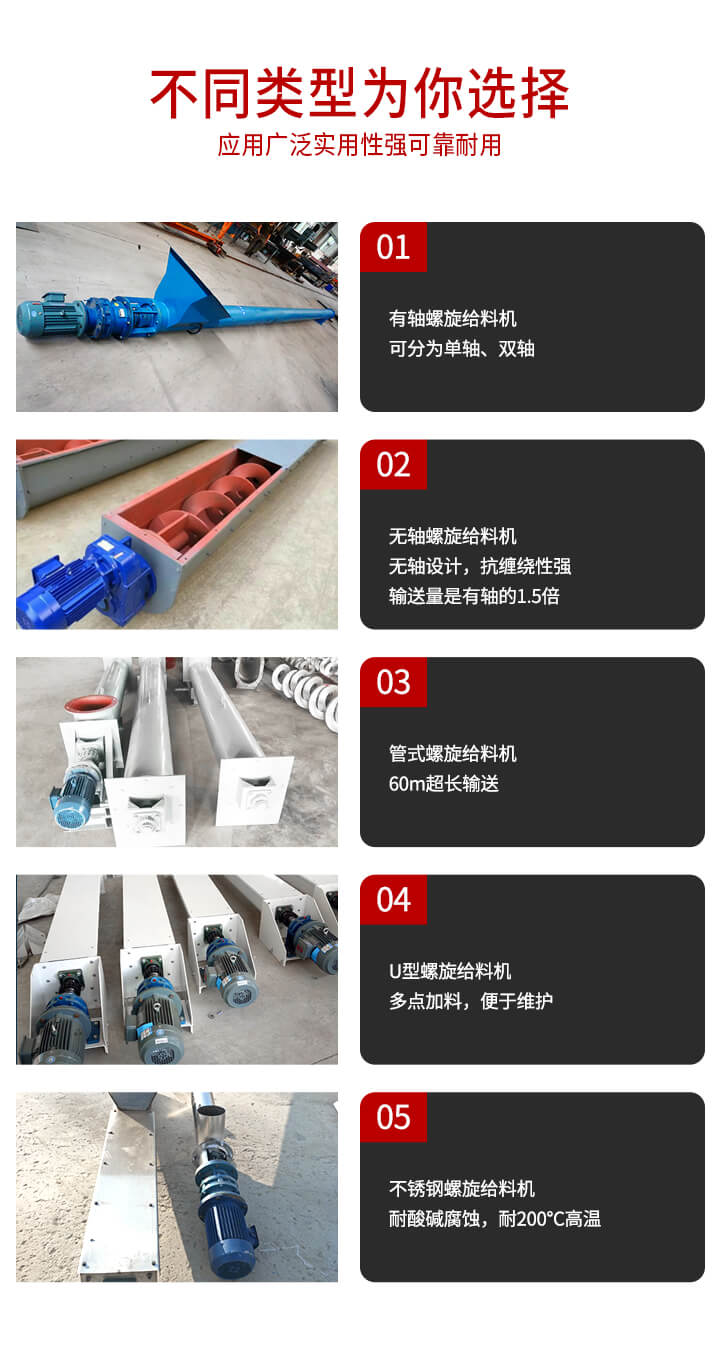

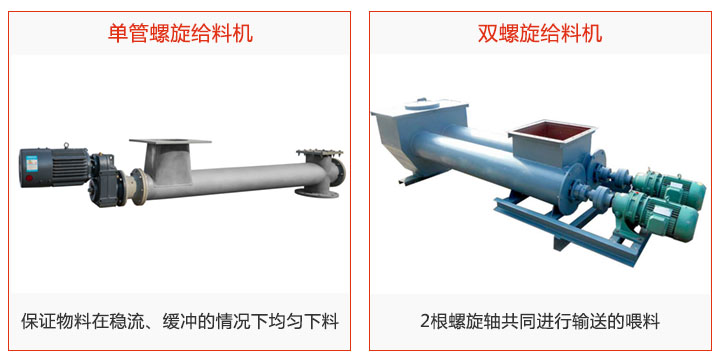

可分為兩種不同類型：

1）單管螺旋給料機：用于粉粒狀物料的均勻連續供料、卸料。它具有流量穩定、密封性好等特點。

2）雙螺旋給料機：利用2根螺旋軸共同進行輸送的喂料設備，2根螺旋軸共用,1個進料口及出料口。所以它具有給料量大、給料均勻等特點。在進料口上設有一個螺旋閘門，它可直接與料倉聯結，以控制料倉里物料的流量。

螺旋給料機特點

1、給料均勻，物料不易堵塞，還可通過安裝變頻電機來控制給料速度。

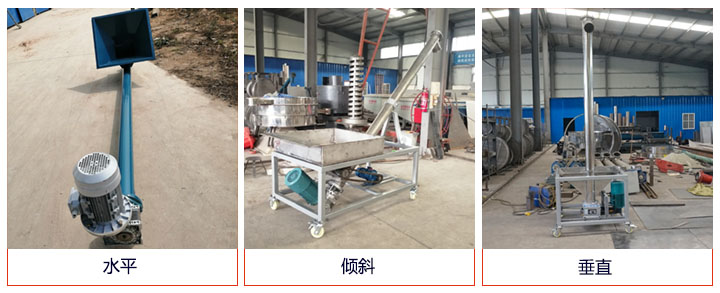

2、可以水平安裝，也能適應有角度的工況環境，甚至可以實現垂直輸送。

3、密封性好，避免了粉塵對環境的污染，同時改善了勞動條件。

4、喂送物料的輸送方向是可逆的，可同時向兩個方向喂送物料。

5、在輸送物料過程中還可完成混合、攪拌、松散、加熱和冷卻等工藝。

螺旋給料機工作原理

螺旋給料機主要由進料口、螺旋葉片、筒體、驅動裝置、出料口等部分組成。運行時，物料經進料口輸送到螺旋給料機的殼體后，物料在內部螺旋槽內受到離心力與管壁摩擦力的作用，隨著螺旋葉片一起轉動，并在重力的作用下沿螺旋槽下滑，從而使物料不斷向前推進輸送，最終均勻地由出料口排出。

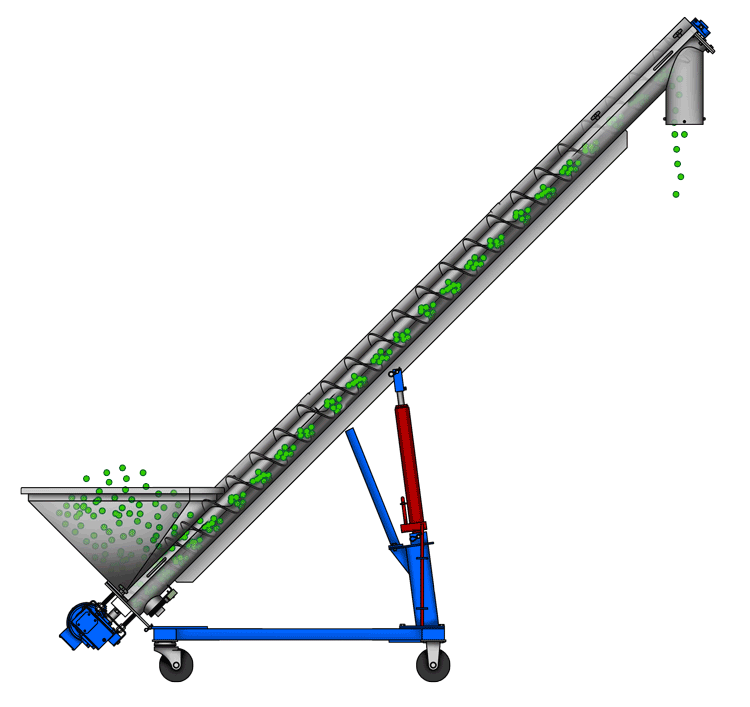

動畫模擬螺旋給料機輸送流程

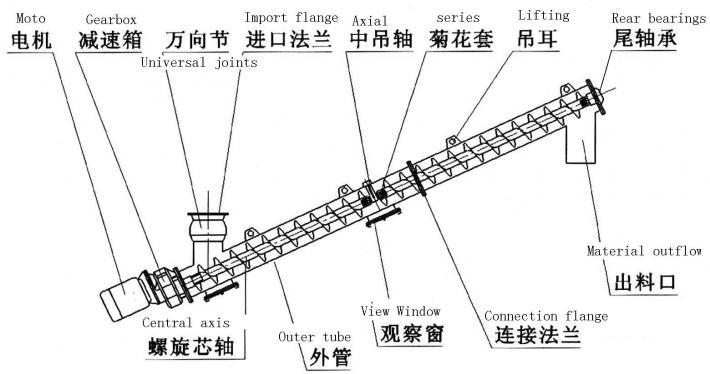

螺旋給料機結構圖

螺旋給料機分為單管和雙管兩種。它由卸料裝置、螺旋軸、進料裝置、傳動裝置等部件組成。

振動電機：進料電機和振動電機可單獨切換，控制振動幅度。該系統具有時間繼電器。每次按設定量設定時間，控制進料量。

料斗：料斗設計應考慮降低喂料螺桿的壓力，必要時增加減壓機構，以提高喂料精度。

封閉式機身可防止粉塵污染。

螺旋給料機選型

1、不同物料選型：主要包括物料的粘度、含水量、酸堿度、能否能被破碎等因素，對于不同的物料性質，所選擇的螺旋給料機型號也不同。 對于不同的螺旋葉片形式，在輸送小麥、大米等散布性好的物料時，應采用全面葉片；輸送粘度大、易粘連的油性物料時，應采用皮帶葉片，防止堵塞。同時，如果輸送原糧，不需要破碎，一般不用螺旋輸送給料機。

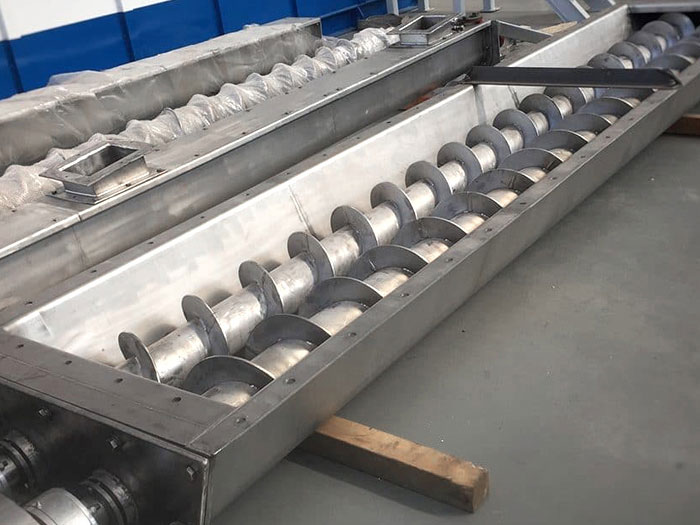

以有無中心軸設計來說，涉及到霧污水、污泥、生活垃圾的輸送計量，這類物料有一定黏性、纏繞性，就需要采用無中心軸設計，防止物料黏連在螺旋葉片上。

2、不同產量選型：常見的螺旋直徑通常有100mm、200mm、250mm、315mm、400mm、500mm、600mm等，可根據具體輸送量進行選擇或定制。因此，螺旋給料機的選擇必須確定每小時的輸送量。一般輸送量越大，螺桿直徑越大。 一定要根據具體的運輸量選擇合適的直徑和型號。

3、不同材質選型：碳鋼材質給料機是螺旋輸送機常用的一種材質，也是很多行業會選擇使用的螺旋輸送機，碳鋼材質成本較低，輸送量大、隔熱效果好，不需冷卻裝置，耗電少，但是在防腐防銹的效果上會差一點，但是也可以實現物料的正常輸送。不銹鋼螺旋給料機多用于食品、醫藥等對于衛生環境要求較高的行業或企業，不銹鋼材質耐酸堿、耐腐、耐磨損，螺旋管徑表面平整無凹陷或高低起伏的波浪面，無扭曲變形的現象，使用后清理也比較方便，它的壽命相比碳鋼材質的會比較長。

4、輸送速度選擇：不能為了提高計量輸送重量，而盲目要求高輸送速度。給料機的輸送速度不宜過大，否則會對螺旋葉片產生較大沖擊力，導致對葉片和U型槽體磨損加大，影響給料機使用壽命和計量效率。

5、使用現場環境：螺旋給料機的使用現場決定了設備的長度、傾斜角以及型號，針對不同的長度和傾斜角，給料機所需的功率、葉片厚度及管壁厚度都會有所不同。

部件	材質
殼體	碳鋼	不銹鋼
螺旋主軸	45號鋼
螺旋葉片	碳鋼
兩頭端蓋	碳鋼
吊軸承架	鑄鐵
減速機殼體	鑄鐵
聯軸器	45號鋼
底座	碳鋼

螺旋給料機的應用

螺旋給料機用于將非粘性粉狀、顆粒狀和小顆粒物料從筒倉等儲存設備均勻地喂入接收設備。還具有輸送、密封、均質、混合等功能。它是一種水泥原料。物料均化，筒倉密封給料的常用設備，適用于建材、冶金、化工、電力、食品等行業。

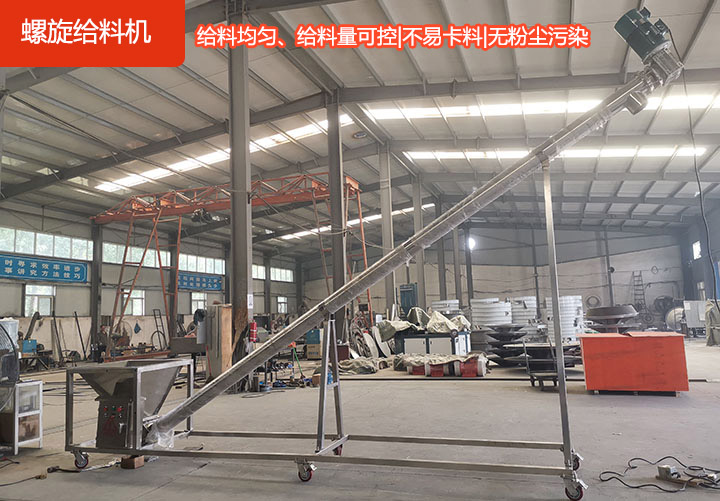

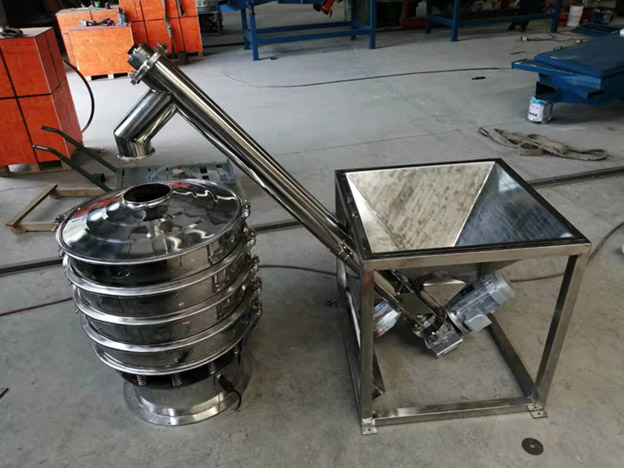

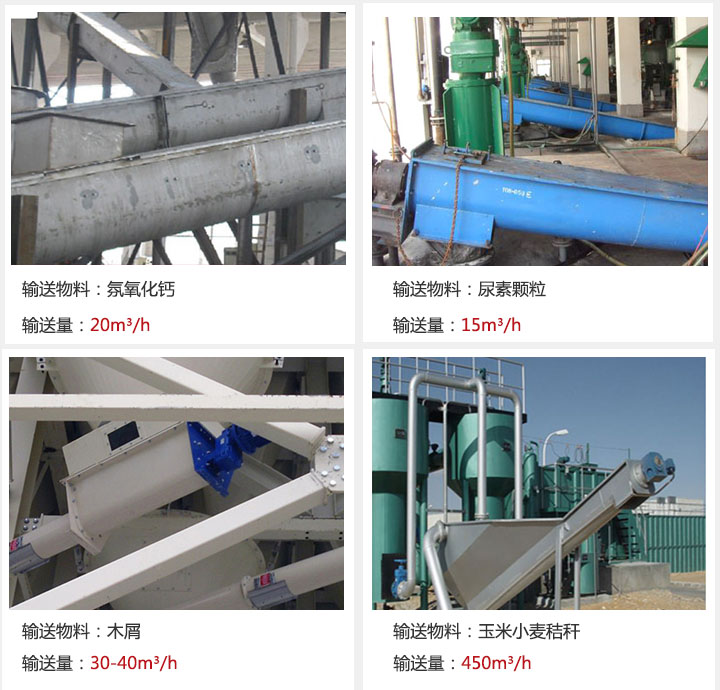

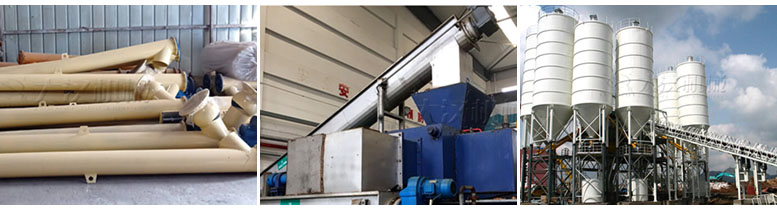

螺旋給料機使用現場

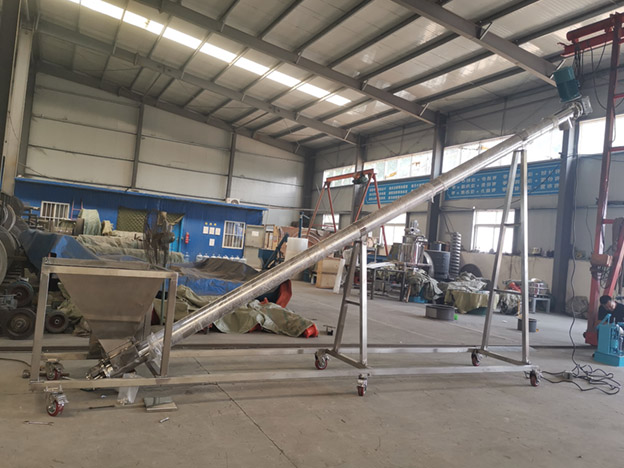

螺旋給料機運轉試機現場

螺旋給料機使用說明

一、螺旋給料機怎么防止堵料

1、合理挑選各技術參數，如轉速不能太大。

2、嚴格執行操作規程，做到無載啟動、空載泊車；確保進料接連均勻。

3、加大出料口或加長料槽端部，以處理排料不暢或來不及排料的問題。一起，還可在出料口料槽端部裝置一小段反旋向葉片，以防端部堵料。

4、對進入螺旋給料機的物料進行必要的整理，以防止大雜物或纖維性雜質進入機內引起阻塞。

5、盡可能縮小中心懸掛軸承的橫向尺度，以削減物料經過中心軸承時堵料的可能。

6、裝置料倉料位器和阻塞感應器，完成自動控制和報警。

7、在卸料端蓋板上開設一防堵活

二、螺旋給料機怎么防止溢料

1、物料水分大，集結在螺旋吊軸承上并逐漸加厚，使來料不易經過，應加強質料烘干。

2、物猜中雜物使螺旋吊軸承阻塞，應停機清除機內雜物。

3、傳動裝置失靈，未及時發現，應停機、修正傳動裝置。

三、預防電機燒毀

1、避免小鐵塊進入和使絞刀和機殼堅持必定空隙。

2、喂料均衡并在停機前把物料送完。
