無軸?管式螺旋輸送機

無軸管式螺旋輸送機介紹

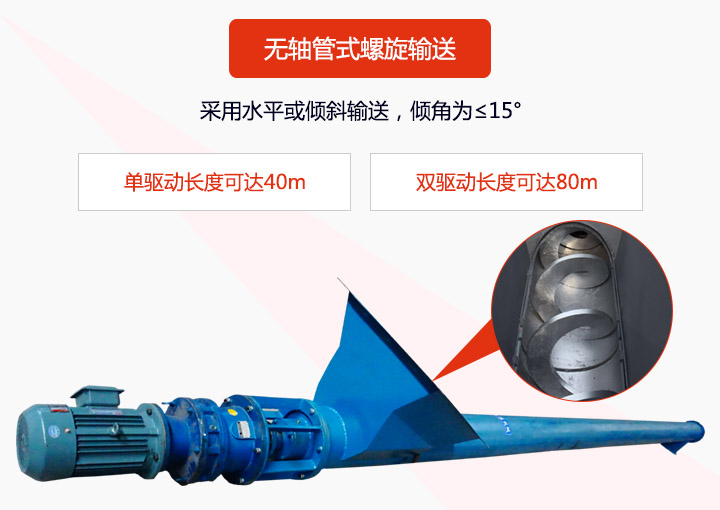

無軸?管式螺旋輸送機也叫管式無軸螺旋輸送機，其外形為圓管式，可水平或傾斜輸送，其傾角為≤15°，有雙驅動和單驅動之分，單驅動螺旋機長度可達40m，雙驅動螺旋機采用中間斷開軸結構，長度可達80m。由于采用了無軸設計，可輸送粘性強、易纏繞的物料，物料不易堵塞，排料口不堵塞。

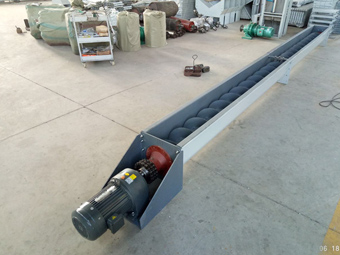

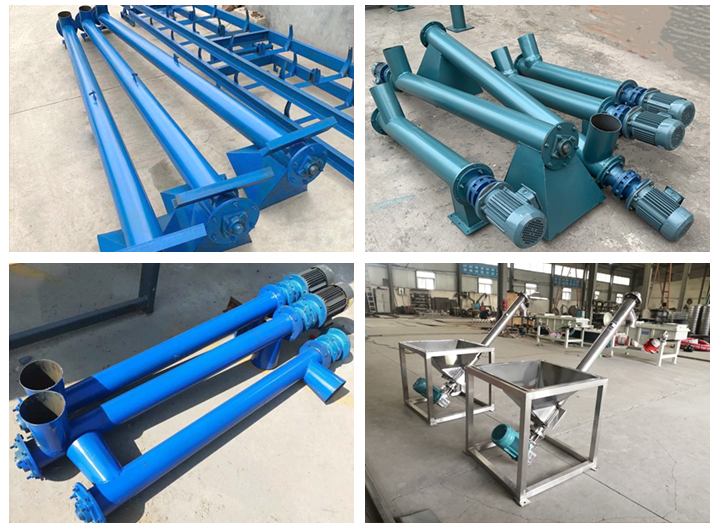

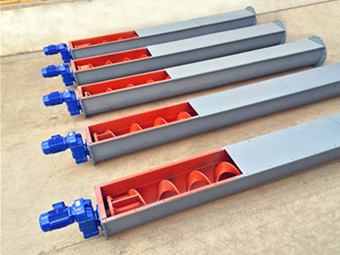

無軸管式螺旋輸送機圖片

無軸管式螺旋輸送機原理

無軸管式螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，GX型管式螺旋輸送機吊軸承采用滑動軸承，設有防塵密封裝置，GX型管式螺旋輸送機軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

無軸管式螺旋輸送機參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

無軸管式螺旋輸送機特點

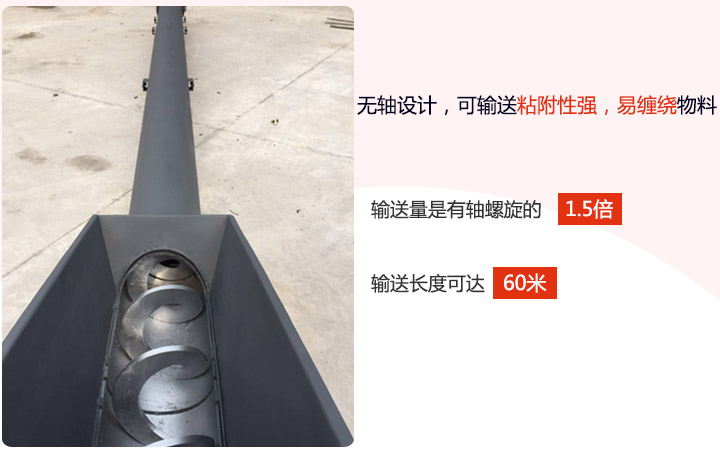

1、無軸設計，適合輸送粘附性較強的物料，糊狀粘稠物料（如化工原料、廢紙漿、麥芽、污泥等）以及易纏繞物料（如生活垃圾）。

2、輸送量是相同直徑傳統有軸螺旋輸送機的1.5倍，單機輸送長度可達60米。

3、整機體積小，轉速高，可保證物料順暢輸送。

4、采用變徑結構，增大吊軸承處容積，可避免吊軸承與物料接觸，吊軸承使用壽命可達2年以上。

5、外殼采用無縫鋼管制作，出料端設有清掃裝置,整機噪聲低、適應性強,進出料口位置布置靈活；

5、外殼采用無縫鋼管制作，密封性好，可避免物料受到污染。

6、能實現物料的輸送、提升和裝卸，同時進行混合、攪拌、加熱和冷卻等操作。

無軸管式螺旋輸送機應用范圍

適用于各行業,如建材、化工、電力、冶金、煤炭、糧食等行業,適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料,如煤、灰、渣、水泥、糧食等,物料溫度小于 200 ℃ ，由于采用無軸設計，無軸管式螺旋輸送機也可以輸送易變質的、粘性大的、易結塊的物料，如污泥、淤泥、生活垃圾、化工原料、粘土、白灰等。
